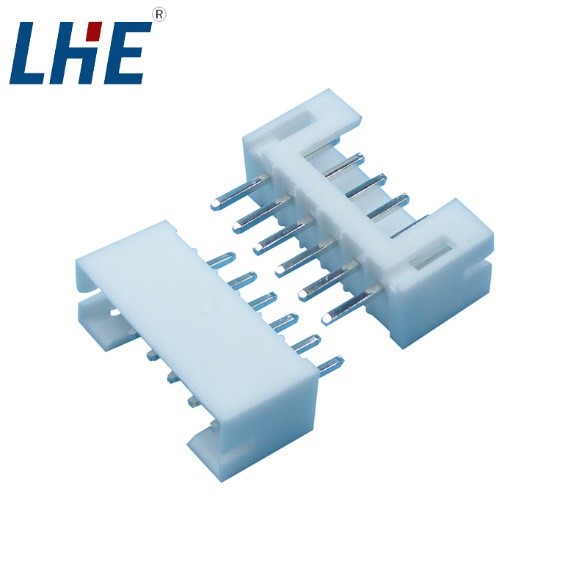

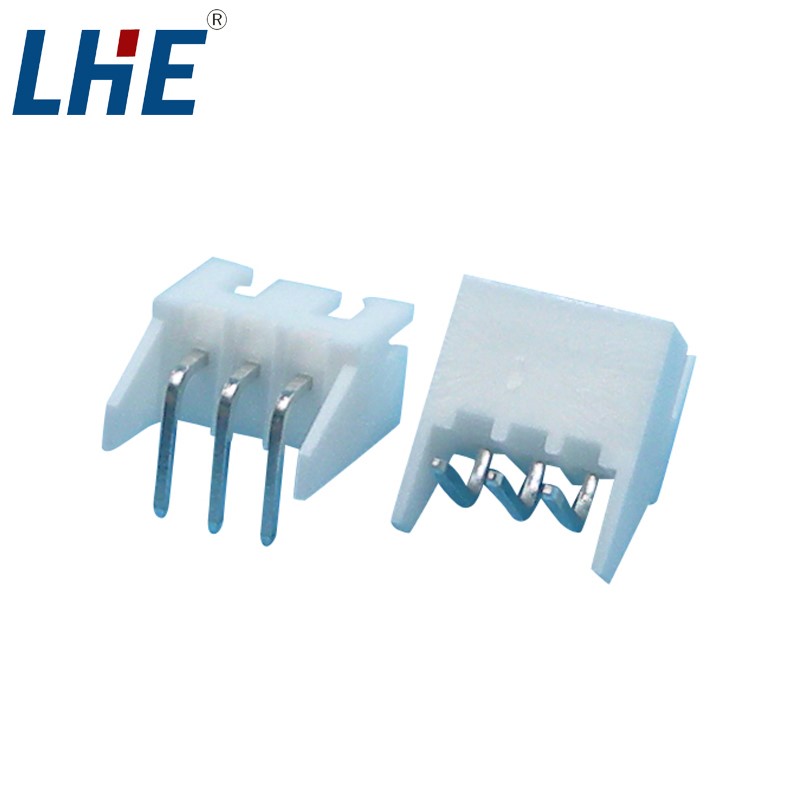

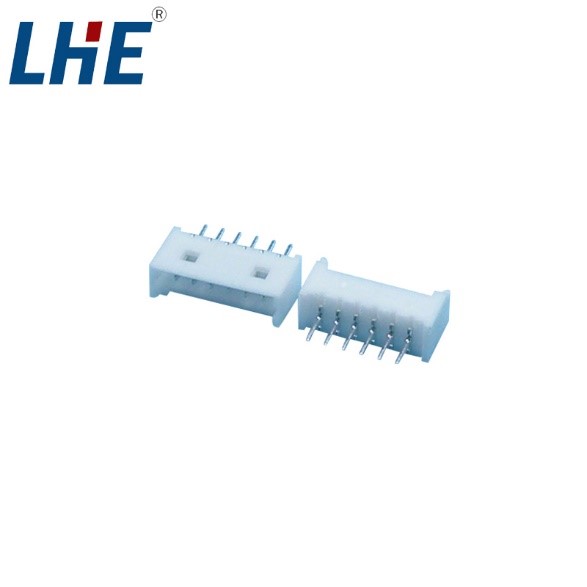

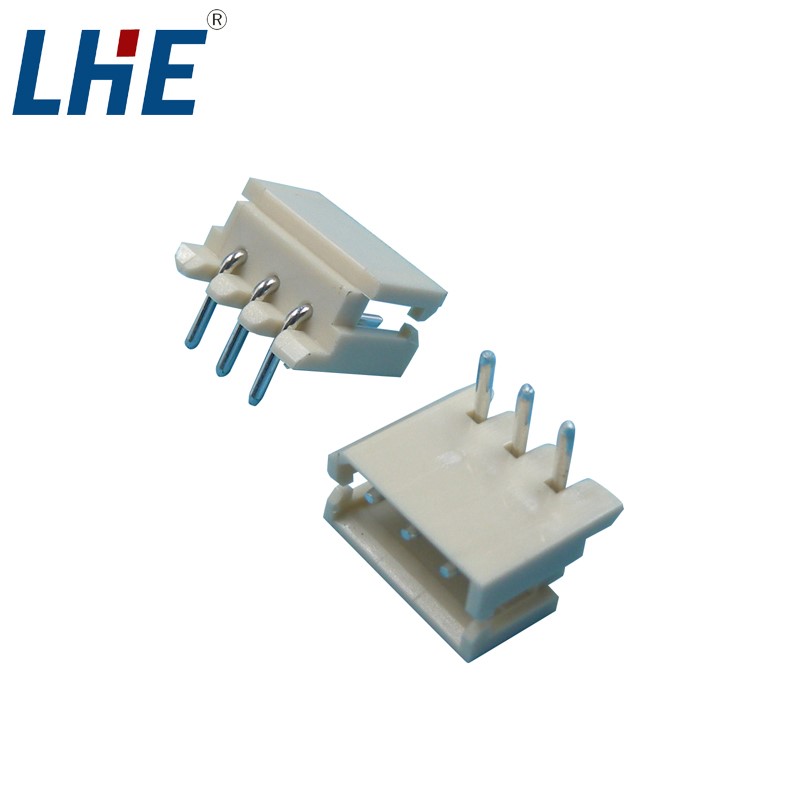

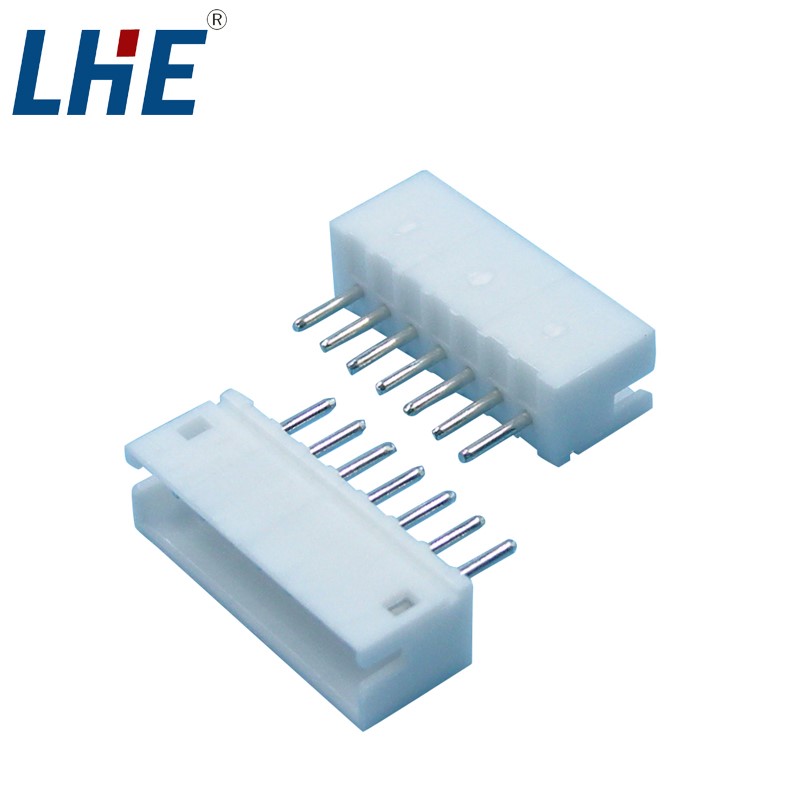

電子產品中必不可少的元器件都離不開焊接加工，因此焊接知識和產品的材質耐溫同等重要。作為連接器廠家平常在用戶選型時問到較多的話題：板端針座在焊接時達到的耐溫標準。其實，塑膠原料因為特性的不同其耐溫也不一樣，經過測試驗證的連接器產品一般經過波峰焊和回流焊是完全沒有問題的。

連接器廠家常用的塑膠原料有：Nylon9T、Nylon6T、LCP、PA66等。波峰焊比較常用的塑膠材質耐溫：PA66 220~230℃、Nylon6T 265℃；回流焊常用的塑膠材質耐溫：Nylon9T 295℃、Nylon6T 265℃、LCP 295℃。

那么波峰焊和回流焊的區別是什么呢？波峰焊的用途主要用于焊接插針元器件，而回流焊則主要焊接的是貼片式元器件（SMT)

波峰焊在回流段這一區域里邊加熱器的溫度設置的最高，使組件的溫度快速上升至峰值溫度。在回流段其焊接峰值溫度視所用的焊膏的不同而不同，一般推薦為焊膏的熔點溫度加20~40℃。

對于熔點為183℃的63Sn/37Pb,焊膏和熔點為179℃的Sn62/Pb36/Ag2焊膏，峰值溫度一般為210~230度，再流時間不要過長，以防對SMA造成不良影響。理想的溫度曲線是超過焊接熔點的“尖端區”覆蓋的面積最小。

回流焊對于有鉛回流爐溫的工藝要求：

1. 起始溫度（40℃）到120℃時的溫升率為1~3℃/S

2. 120℃~175℃時的恒溫時間要控制在60~120秒

3. 高過183℃的時間要控制在45~90秒之間

4. 高過200℃的時間控制在10~20秒，最高峰值在220℃±5℃

5. 降溫率控制在3~5℃/S之間

6. 一般爐子的傳送速度控制在70~90cm/min為佳。

特殊性的制程控制

一般在有鉛錫膏和無鉛元件混合加工焊接時，回流焊爐的溫區設定值（實測值）要比全有鉛制程的高5~10℃，比全無鉛制程的低5~10℃，混合制程的最高爐溫峰值控制在230~238攝氏度為佳。

所以，選擇連接器時除了要考慮連接器使用的材質，還要考慮焊接時的工藝也是很重要的。
